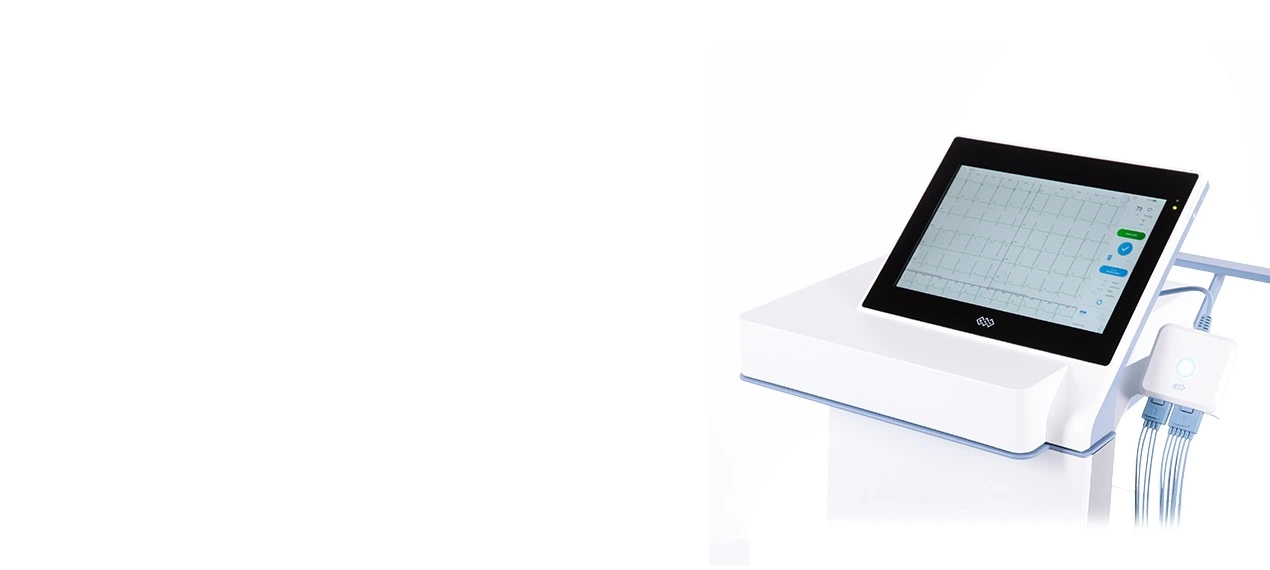

Электрокардиограф BTL 8
Один из самых быстрых ЭКГ в мире
Приказ №92н, Приказ №279н, Приказ №345н/372н, Приказ №668н, Приказ №753н, Приказ №878н, Приказ №1130н Приказ №1144н Приказ №1379н
Время
печати
Диагностика на основе
искусственного интеллекта
Исключительная емкость
аккумулятора для печати

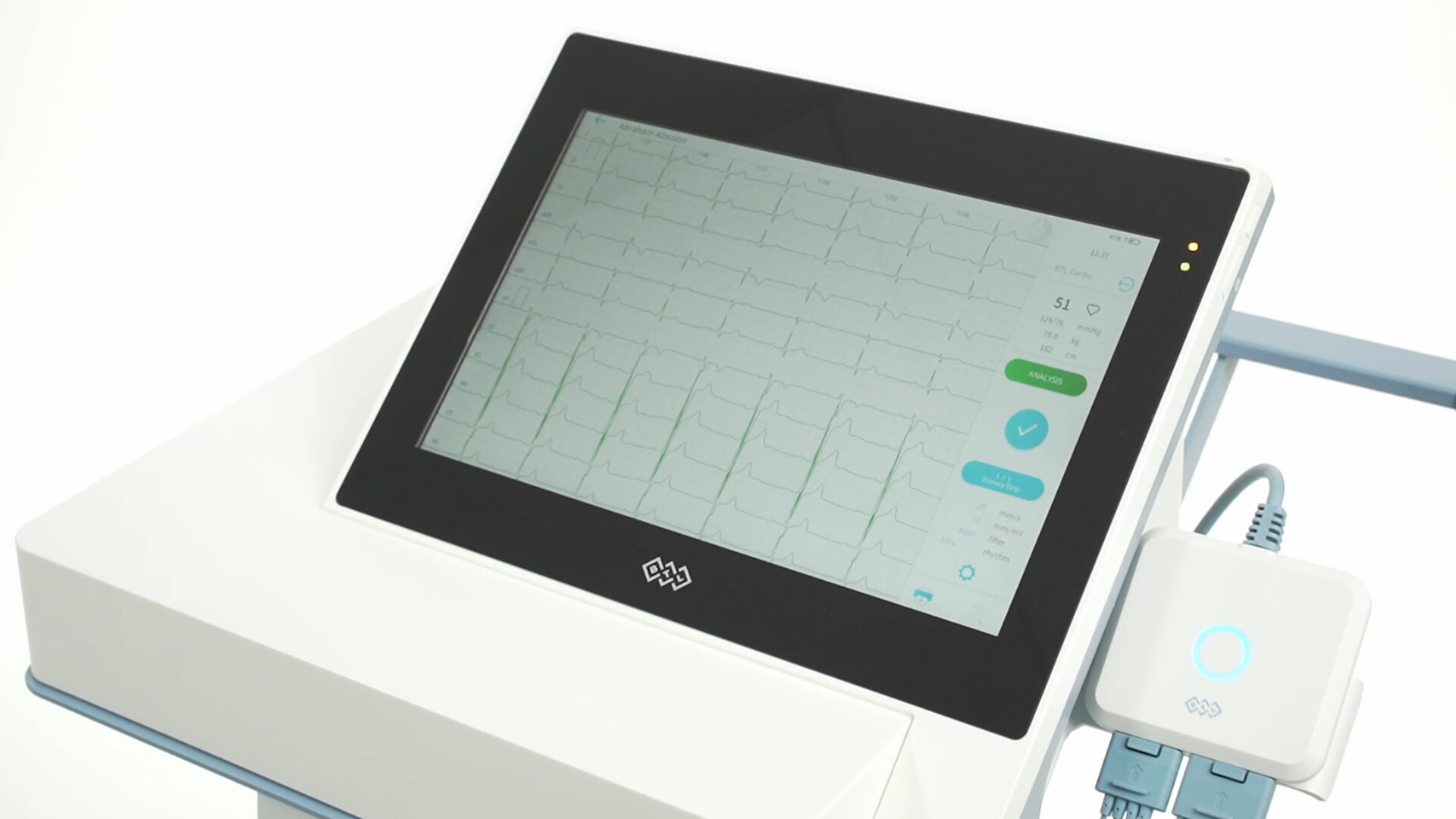

BTL 8 ЭКГ

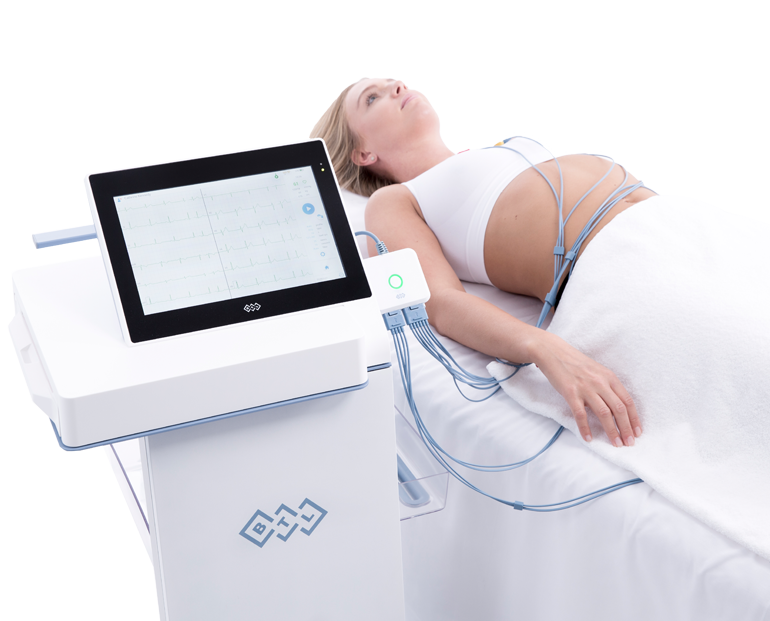

BTL 8 ЭКГ — это высокопроизводительный 12-канальный электрокардиограф нового поколения, предлагающий скоростную, надежную и интеллектуальную диагностику. Это устройство является одним из самых быстрых ЭКГ-устройств на рынке, обеспечивающим эффективность исследований без компромиссов по точности. Представлен в 3 моделях: Elite, Pro, Smart.
Общие характеристики
- Регистрационное удостоверение: №РЗН 2023/21036
- НКМИ (код вида медизделия): 269170
- КТРУ: 26.60.12.111-00000025
- Страна производителя: Соединенное Королевство
- Гарантия: 24 месяца
Технические характеристики
- Моментальная печать и экспорт
- Искусственный интеллект для более точной интерпретации
- 900 распечатанных отчетов, память до 3500 исследований
- Частотный диапазон 0,049–250 Гц
- Частота дискретизации до 1000 SPS
- Память: 3500 ЭКГ
- Печать: термопечать A4, Z-фальцовка, поддержка внешнего принтера
- Сеть: Wi-Fi, LAN
- Авторизация пользователя: встроенное управление пользователями, активный каталог
- Экспорт в МИС: HL7, DICOMс
Сравнительная таблица моделей
электрокардиографа BTL 8
| BTL 8 Elite | BTL 8 Pro | BTL 8 Smart | |
|---|---|---|---|
| Технические характеристики аккумуляторной батареи | |||
| Индикация разряда батареи | Звуковое оповещение и светодиодный индикатор | ||
| Тип батареи | Литий-ионный аккумулятор (2 блока), 14,52 В, 3250 мАч, 47,19 Втч | Литий-ионный аккумулятор (1 блок), 14,52 В, 3250 мАч, 47,19 Втч | Литий-ионный аккумулятор (1 блок), 14,52 В, 3250 мАч, 47,19 Втч |
| Емкость батареи: распечатанные отчеты (одна страница) | > 900 отчетов | > 420 отчетов | > 500 отчетов |
| Емкость батареи: печать в ручном режиме | > 3,5 часа | > 1,5 часа | > 2 часа |
| Емкость батареи: непрерывный мониторинг сигнала | > 8,5 часа | > 3,5 часа | > 6 часов |
| Емкость батареи: продолжительность зарядки | 240 минут | ||
| Технические характеристики экрана | |||
| Экран | Цветной и емкостный сенсорный экран (глубина цвета 16,7М цветов) | Цветной и емкостный сенсорный экран (глубина цвета 16,7М цветов) | Цветной и сенсорный экран |
| Размер экрана | 12,1″ | 12,1″ | 7″ |
| Разрешение экрана | 1280 × 800 | 1280 × 800 | 1024 × 600 |
| Диагностика с помощью экрана | Не применяется | ||
| Отображаемые данные | Частота сердечных сокращений, имя пациента, идентификатор пациента, время суток, индикатор заряда батареи, уведомления, предупреждающие сообщения, прокрутка кривых сигнала, артериальное давление, вес и рост, метки отведений, скорость, настройки чувствительности и фильтра, настройки профиля и системы отведений, рекомендации по подключению, индикация отключенного отведения, идентификация пользователя | ||
| Основные характеристики | |||
| Вес устройства | < 6,4 кг | < 6,1 кг | < 5,7 кг |
| Габаритные размеры (Д × Ш × В в мм) | 450 × 360 × 230 мм | ||
| Время запуска | < 1 мин | ||
| Режим энергосбережения | Время запуска до 3 секунд | ||
| Клавиатура | Сенсорная панель | ||
| Дистанционное управление началом записи | |||
| Индикация отключения отведения на пульте дистанционного управления | |||
| Длина кабеля пульта дистанционного управления | 1,5 м | ||
| Вес пульта дистанционного управления | ≤ 350 г | ||
| Размер (Д × Ш × В в мм) | 88 × 78 × 22 мм | ||
| Класс защиты от проникновения (согласно стандарту IEC 60529) | IPX3 для пульта дистанционного управления IP20 для устройства | ||

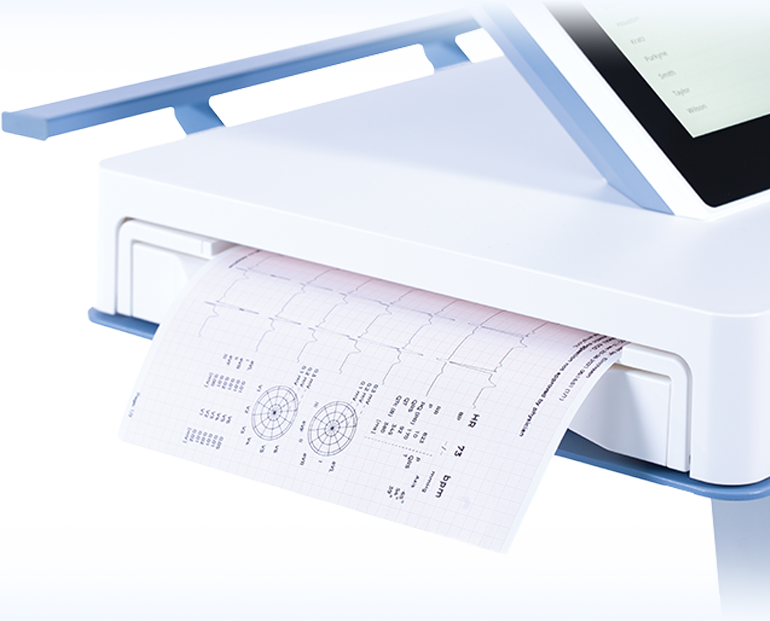

| Печать | |||
| Тип бумаги | Z-образно сложенная бумага для термопечати с сеткой, перфорированная | ||
| Формат и размер бумаги | A4 (ширина 210 ± 0,5 мм, длина 280 ± 0,2 мм) Letter (ширина 214,5 ± 0,5 мм, длина 280 ± 0,2 мм) | ||
| Вместимость лотка для бумаги | 150 листов | ||
| Обнаружение бумаги | |||
| Разрешение принтера | По горизонтали 40 точек/мм, по вертикали 8 точек/мм | ||
| Скорость печати (мм/с) | 5, 10, 12,5, 25, 50 | ||
| Чувствительность (мм/мВ) | 2,5, 5, 10, 20 | ||
| Точность по амплитуде | ±5 % | ||
| Печатаемые отведения | 6, 12 | ||
| Скорость завершения печати | Завершение 1 страницы отчета < 9 с | ||
| Подключение периферийных устройств | |||
| Внешняя клавиатура | Внешний USB | ||
| Мышь | Внешний USB | ||
| Считыватель штрих-кода | Стандарты CodeQr, PDF417, Code128, Code39NC, Code39C. Поддержка символов ASCII | ||
| Внешний принтер | Список совместимых принтеров можно получить в отделе продаж компании BTL или в отделе обслуживания BTL | ||
| USB | 4 × | ||
| Параметры USB | 5 В, 1 A | ||
| LAN (подключение к локальной сети) | 1 × | ||
| Запись | |||
| Количество отведений | 10 (физические отведения) | ||
| Количество каналов | 12 | ||
| Количество отображаемых отведений | 6 / 12 | ||
| Измеряемые отведения | I, II, III, aVR, aVL, aVF, V1, V2, V3, V4, V5, V6 | ||
| Комплект электродов | R, L, F, N, C1, C2, C3, C4, C5, C6 и/или RA, LA, LL, RL, V1, V2, V3, V4, V5, V6 | ||
| Обнаружение отключения отведения, отведения | L, F, C1, C2, C3, C4, C5, C6 или LA, LL, V1, V2, V3, V4, V5, V6 Примечание: для работы функции обнаружения R/RA и N/RL должны быть подключены | ||
| Макет отображения | 1 × 6, 2 × 6, 2 × 6 + 1R, 1 × 12, 4 × 3, 4 × 3 + 1R | ||
| Макет печати (автоматический профиль) | 2 × 6 + 1R, 2 × 6, 4 × 3 + 1R, 4 × 3, 1 × 12, 1 × 6 (I — aVF или V1 — V6) | ||
| Макет печати (вручную) | 1 × 6, 1 × 12 | ||
| Макет печати (ритм) | 1 × 1, 1 × 2 | ||
| Длина автоматической записи профиля | 10 с, 12 с, 15 с, 20 с | ||
| Длина записи профиля ритма | 30 с, 1 мин, 2 мин, 6 мин, 10 мин и 20 мин | ||
| Количество сохраняемых записей | > 3 500 записей ЭКГ (10 с) | ||
| Количество сохраняемых пациентов | 2 000 | ||
| Количество сохраняемых пользователей | 100 | ||
| Количество сохраняемых профилей | 50 | ||
| Быстрое получение ЭКГ | Начало записи без необходимости ввода данных пациента | ||
| Получение данных | |||
| Тип рабочей части | Тип CF | ||
| Рабочая часть | Электроды и кабель пациента | ||
| Разрешение по амплитуде | 1 мкВ ± 1 % на LSB, 500 SPS (SPS – сэмплов в секунду) | ||
| Неточность амплитуды (для предварительной обработки получения данных) | < ±1 % | ||
| Динамический диапазон | Постоянный ток: +/- 300 мВ Переменный ток: +/- 5 мВ | ||
| Цифровое разрешение | 24 бита | ||
| Диапазон частот | 0,049 – 250 Гц | ||
| Частота дискретизации | 1000 SPS Всего 8000 SPS | ||
| Частота сохранения | 1000 Гц (необработанные данные) 500 Гц (после фильтрации и для печати) | ||
| Входное полное сопротивление | > 2,5 МОм > 10 МОм при 10 Гц | ||
| Коэффициент подавления синфазного сигнала (CMRR) | > 96 дБ (фильтр выключен) > 110 дБ (фильтр 50/60 Гц включен) | ||
| Обнаружение кардиостимулятора | Обнаруживает импульс ЭКС при ширине импульса: 0,1 мс — 2 мс амплитуде импульса: 2 мВ — 250 мВ (Метод аппаратного обнаружения эквивалентен 100 000 SPS*) | ||
| Обработка данных | |||
| Фильтры | Сетевой – 50/60 Гц Мышечный – 20 Гц, 25 Гц, 35 Гц, 90 Гц адаптивный Дрейф изолинии – 0,07 Гц кубический сплайн, 0,05 Гц, 0,25 Гц Без фильтра (диапазон частот 0,05 -170 Гц) Фильтр пользователя Повторная фильтрация | ||
| Интерпретация ЭКГ | Интерпретирующие формулировки для взрослых и педиатрических пациентов. Интерпретирующие формулировки, основанные на алгоритмах и искусственном интеллекте Словесные интерпретирующие формулировки | ||
| Частота сердечных сокращений | 30 — 300 ударов в минуту | ||
| Точность измерения частоты сердечных сокращений | ± 10% или ± 5 ударов в минуту, в зависимости от того, что выше | ||
| Визуальная проверка сегмента ST | Карты сегмента ST | ||
| Измерение | RR, P, PQ(PR), QRS, QT, ось P, ось QRS, ось T, QTc (методы Базетта, Ходжеса, Фридериции, Фрамингема) | ||
| Амплитуды | P+, P-, Q, R, R′, R″, S, S′, T+, T-, J, ST | ||
| Усредненные комплексы | Визуализированы | ||
| Анализ ритма | Средняя ЧСС, максимальная ЧСС, минимальная ЧСС, средний интервал R-R, максимальный R-R, минимальный R-R, количество R-R, SDRR, pRR50, тахограмма, гистограмма | ||
| Экспорт данных | |||
| Стандарты экспорта в информационную систему больницы с использованием совместимого программного обеспечения | HL7 DICOM | ||
| Экспорт в файловую систему | Формат PDF (файловая система FAT32) | ||
| Экспорт в клиническую систему | BTL CardioPoint BTL CONNECTin | ||
| Рабочие условия | |||
| Температура | от +10 °C до +40 °C | ||
| Относительная влажность | от 30 % до 75 %, без конденсации | ||
| Атмосферное давление | от 700 ГПа до 1060 ГПа | ||
| Высота над уровнем моря | до 3000 м | ||
| Условия транспортировки / хранения | |||
| Температура | от -10 °C до +55 °C | ||
| Относительная влажность | от 10 % до 85 %, без конденсации | ||
| Атмосферное давление | от 700 ГПа до 1060 ГПа | ||
| Сетевые характеристики | |||
| Частота Wi-Fi | 2,4 ГГц, 5 ГГц | ||
| Канал связи | от 1 (2412 МГц) до 11 (2462 МГц) от 36 (5180 МГц) до 48 (5240 МГц), от 149 (5745 МГц) до 165 (5825 МГц) | ||
| Модуляция | Диапазон 2,4 ГГц – IEEE 802.11b/g/n: BPSK, QPSK, 16-QAM, 64-QAM Диапазон 5 ГГц – IEEE 802.11a/n: BPSK, QPSK, 16-QAM, 64-QAM | ||
| Максимальная измеренная мощность | Диапазон 2,4 ГГц – 14,3 дБм, измеренная при 1 Мбит/с Диапазон 5 ГГц – 15,1 дБм, измеренная при 6 Мбит/с | ||
| Характеристики безопасности | |||
| Ток утечки на пациента с заземлением | ≤ 10 мкА | ||
| Ток утечки на пациента без заземления | ≤ 50 мкА | ||
| Максимальная утечка, обеспечиваемая цепью изоляции пациента при работе от сети переменного тока 220 В, 50 Гц | ≤ 50 мкА | ||
| Защита от дефибрилляции | 400 Дж | ||
| Тип защиты от поражения электрическим током | Класс I | ||
| Степень защиты от поражения электрическим током | Рабочая часть типа CF с защитой от дефибрилляции | ||
| Электропитание | |||
| Напряжение сети | 100 — 240 В переменного тока ± 10% | ||
| Частота | 50 Гц, 60 Гц (47 — 63 Гц) | ||
| Общая мощность / потребляемая мощность системы | 1,3 А при 115 В, 0,6 А при 230 В | ||
| Нормативно-правовая документация | |||
| Сертификация | IEC 60601-1 IEC 60601-1-2 IEC 60601-2-25 CE сертификат с учетом Регламента о медицинских изделиях (MDR) согласно Регламенту Европейской комиссии (ЕС) № 2017/745 в соответствии с Общим регламентом ЕС по защите данных (GDPR) | ||
| Дополнительные функции программного обеспечения | |||
| Ввод и редактирование данных пациента | |||
| Совместимость с рабочим списком | |||
| Рекомендации по расположению отведений | Графически с индикацией отключенных отведений | ||
| Индикация качества сигнала | |||
| Связь имени пользователя с каждой записью ЭКГ | Распечатанный отчет и сохраненное исследование | ||
| Возможность написать медицинское заключение | |||
| Стандарты беспроводного подключения | Интерфейсы WLAN 802.11a/b/g/n Настраиваются вручную или с помощью протокола DHCP Протоколы аутентификации: открытый, WEP, WPA-PSK, WPA2-PSK | ||
| Интерфейс Ethernet | Интерфейс Ethernet 802.3 через разъем RJ45 | ||
| Стандарты проводного подключения | 10Base-T, 100Base-T и 1000Base-T порт LAN × 1 Настраивается вручную или с помощью протокола DHCP | ||
| Шифрование передачи данных | Сетевое шифрование с использованием протокола TLS 1.2 Устройство подключается только к настроенному пользователем серверу, и только авторизованный пользователь может настроить его в устройстве. | ||
| Аутентификация пользователя | Встроенное управление пользователями (аутентификация по имени и паролю) Активный каталог | ||
| Защита данных и конфигурации | Определенные роли и права для каждого пользователя | ||

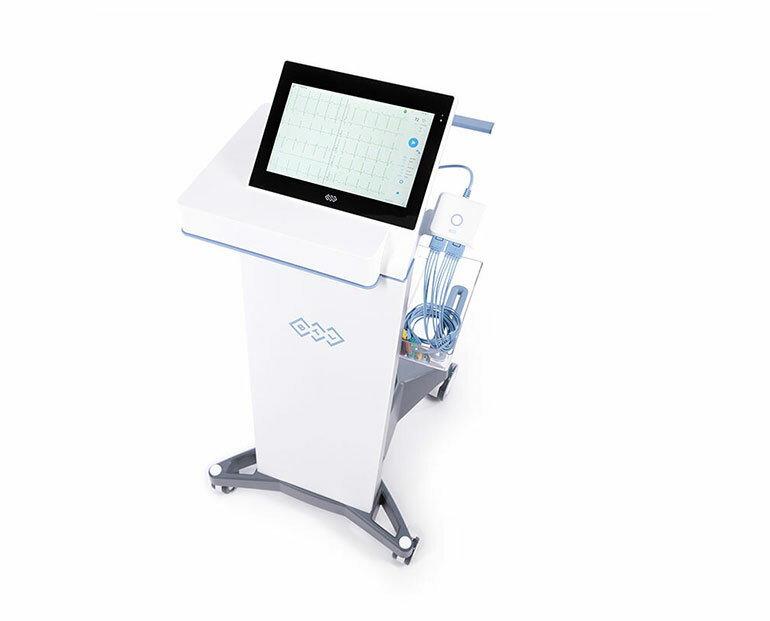

| Тележка | |||
| Модели тележек | Тележка BTL / Тележка BTL Light | ||
| Устройство закреплено на тележке | |||
| Переносное устройство на тележке | |||
| Двойные ролики с ножным тормозом | |||
| Хранение принадлежностей | 2× | ||
| Держатель кабеля пациента | |||
| Вес | < 17 кг / < 16 кг | ||
| Принадлежности и расходные материалы | |||
| Включенные принадлежности | Кабель пациента, электроды нагрудные (груши) и для конечностей (зажимы) | ||
| Расходные материалы | Бумага для ЭКГ (A4 и Letter), гель для ЭКГ 500 мл | ||

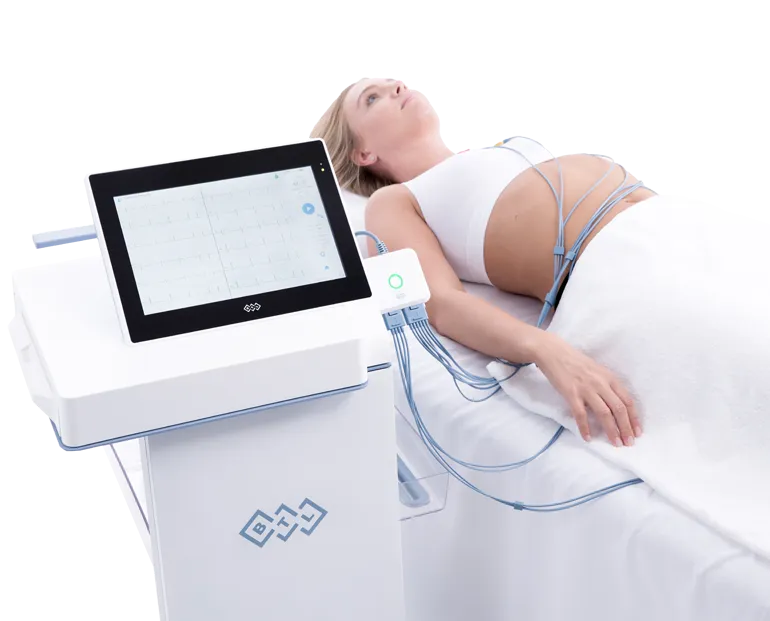

Быстрая производительность
Мгновенный автоматический экспорт результатов исследования или отчета ЭКГ, которые быстро могут быть распечатаны в любой момент. Прибор BTL 8 экономит время при каждом обследовании.

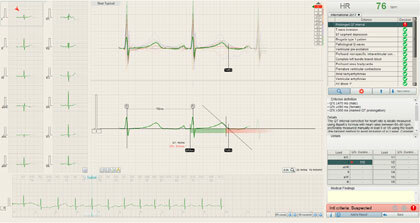

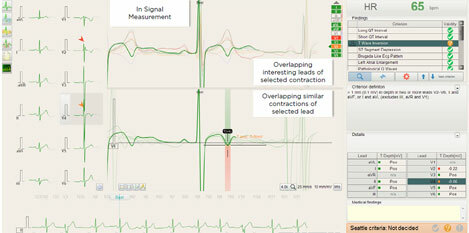

Диагностика на основе искусственного интеллекта
BTL 8 ЭКГ повышает точность автоматической интерпретации данных. Прибор использует алгоритмы искусственного интеллекта, обученного на десятках тысяч исследований.

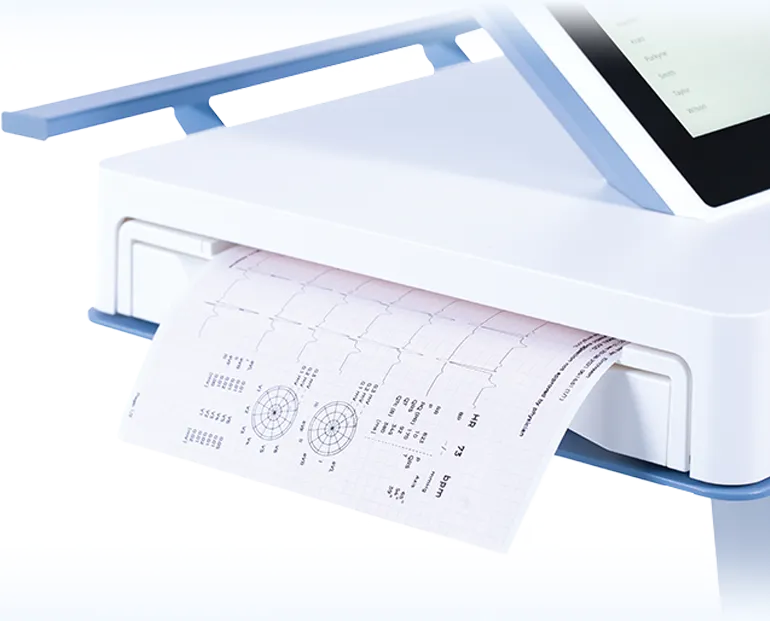

Исключительная емкость аккумулятора
BTL 8 ЭКГ позволяет распечатать более 900 отчетов без перезарядки и хранить данные более 3500 исследований.

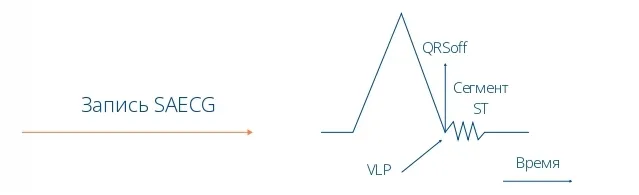

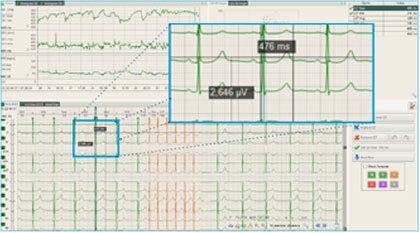

Обнаружение скрытых аритмий
SAECG позволяет регистрировать низкоамплитудные сигналы (поздние потенциалы желудочков VLP) в миокарде, недоступные для стандартной ЭКГ. Выявление этих маркеров электрической нестабильности дает возможность оценить риск жизнеугрожающих аритмий и внезапной сердечной смерти на доклинической стадии.

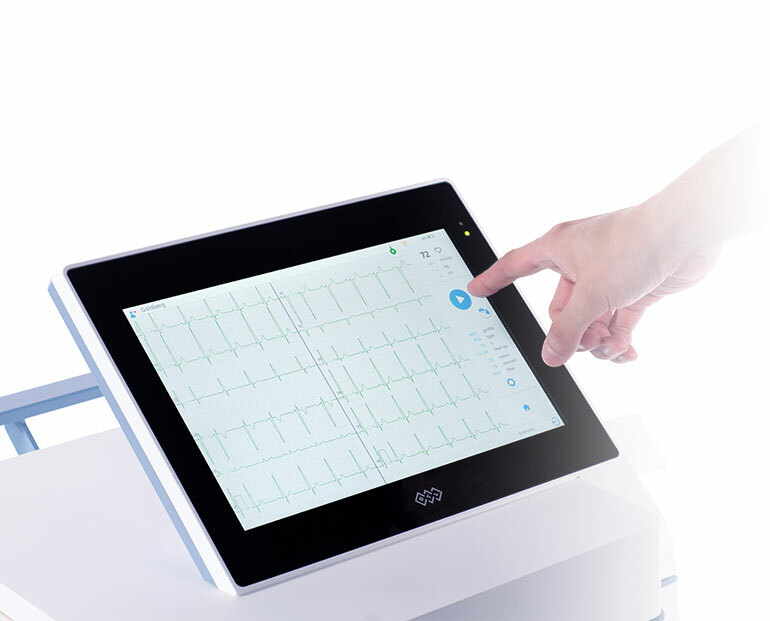

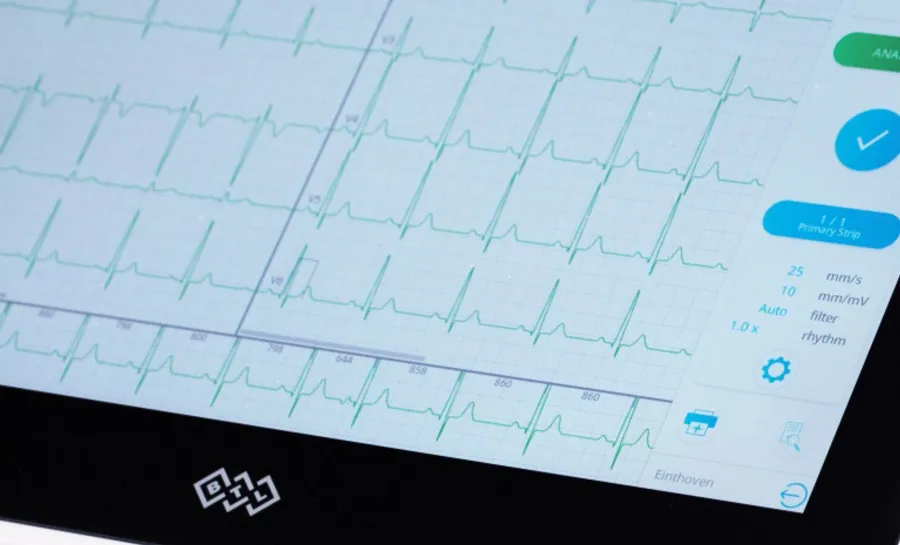

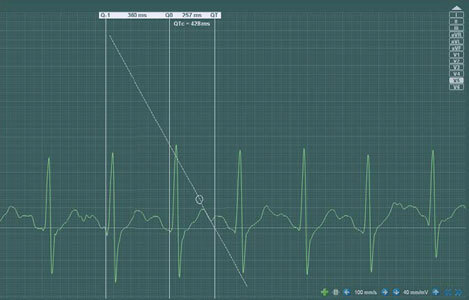

Дисплей с миллиметровкой
(режим 1:1)
Отображение сигнала на фоне калибровочной сетки. Размер клетки соответствует стандартной бумаге — можно анализировать ЭКГ без распечатки.
BTL 8: Один из самых быстрых ЭКГ в мире
- Высокая производительность
- Диагностика на основе искусственного интеллекта
- Исключительная емкость аккумулятора для печати
